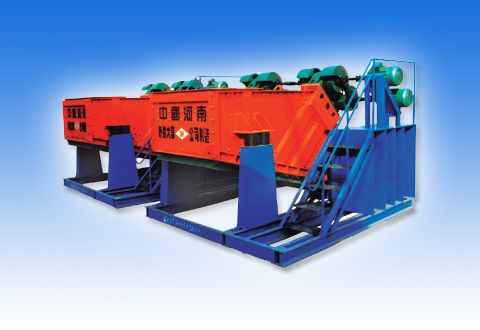

用途：　　HSZ系列振動篩（激振器傳動）是我公司在近年來，根據用戶使用情況和國內外同行業的基礎上，進一步改進的新型**直線振動篩。具有處理能力大，篩分效率高，工作可靠等優點。主要性能處于國內**水平， 已廣泛應用于高爐槽下、燒結廠、礦廠等冶金企業。可以根據用戶現場空間位置要求設計制造。 如用戶空間位置有限，可設計為下振式系列振動篩，充分利用有限的空間。　　工作原理和結構特點：　　該系列振動篩采用ZDS系列激振器。激振器的雙軸由兩臺電動機通過方向聯軸器帶動做自同步反向旋轉，電動機固定在支架上，電動機不參振。　　該系列篩的篩面有單層和雙層兩種,同樣外形尺寸同樣處理量的情況下,雙層篩面可獲得較高的篩分效率。　　篩箱可以支承在固定的底座上,也可以支承在帶行走輪和卡軌器的走行底架上,由用戶根據現場情況選用。

　　用途：　　我公司生產的HSR系列熱礦篩是為燒結廠完成熱燒結礦的分級和向冷卻設備均勻布料。具有結構**合理、重量輕、噪聲低、使用壽命長等特點。并可根據用戶現場狀況，電機可在左側或右側安裝。顧客如有特別要求，我公司可以承接不同規格型號熱礦篩的設計制造。　　工作原理和結構特點：　　本系列熱礦篩為座式安裝，配用激振器。激振器兩根軸上的偏心塊由兩臺電動機分別帶動做反向自同步旋轉，使篩箱產生直線振動。電動機安裝在篩箱側面的固定支架上，電動機不參振。　　電動機和激振器之間均采用萬向聯軸器聯接，萬向聯軸器同時具有角度和長度的補償作用。可以滿足篩機工作時電動機與激振器之間的相對位移要求。　　HSR系列熱礦篩配備二次隔振系統，對基礎產生的動負荷較小，適用于有隔振減振要求、安裝高度允許的現場。　　本系列熱礦篩篩箱的側板與橫梁采用**耐熱不銹鋼制造，側板與橫梁的聯接采用環槽鉚釘鉚接，聯接緊固可靠。　　篩板采用耐熱合金鑄鋼。篩板直接與高溫物料接觸，有較好的耐磨、耐熱性能。篩板固定采用緊固裝置。可保證工作溫度狀態下，篩板固定牢靠，拆裝簡單方便。　　安裝與調試：　　安裝前，需先把現場基礎與設備安裝圖對照檢查，預埋鋼板必須在同一平面上，誤差不大于3mm。　　設備應由下到上的順序安裝。彈簧應按實際剛度進行選配。確保篩子各支點的剛度基本一致。　　安裝完畢后，調整相對位置，一次與二次隔振彈簧均應呈垂直狀態。　　電機支架安裝，要求電機軸線與激振器軸線在同一垂直平面內，電機軸線應低于激振器軸線3-5mm。　　空載運行前，先檢查全部螺栓的緊固情況，要求兩臺電機轉向必須相反，激振器偏心塊處于同一位置。然后運行4-6小時。要求篩子運行平穩、無橫向擺動和異常響聲。　　運行結束后應檢查緊固情況，發現有松動現象及時處理。　　使用與維護：　　篩子禁止帶料啟動或停車，操作工應熟悉設備，若發現異常情況必須停機檢查，排除故障。　　經常檢查螺栓緊固情況，以免造成設備損壞。　　激振器應每月加油一次，半年檢修一次更換油脂、清洗軸承。　　彈簧易積粉塵雜質，影響彈簧正常工作，應經常吹塵清理。

　　產品特點：　　本機結構簡單、堅固耐用、操作方便，是各種顆粒物料均勻給料的選擇。　　產品應用：　　本機是運輸機械的一種附屬設備，適用于選礦廠、冶煉廠、水泥廠、砂礦、機械化鑄造車間等部門懸吊在鋼結構件上，安裝于料斗下方進行連續給料之用。　　產品原理：　　散狀物料從料斗裝入受料筒中,物料沒受料筒壁借本身自重堆積在圓盤上,用調節螺栓調整套筒與圓盤之間的間隙,可以控制物料在圓盤上的自然堆角?圓盤轉動時,物料被圓盤上的卸料刀均勻地刮到圓盤外下落,這樣隨著圓盤轉動,物料便由卸料刀均勻刮入接料斗中?圓盤連續運轉,就完成了均勻的給料操作?調整卸料刀與圓盤之間的間隙,也可以控制給料量的多少?工作時,電動機通過皮帶輪帶動裝在蝸桿減速器上的圓盤轉動?

　　用途：　　HGYG系列剛性葉輪給料機是依靠物料的重力作用及給料機工作機構的強制作用。將存倉內的物料卸出并連續均勻地喂入下一裝置中去。廣泛應用于冶金、礦山、煤炭、建材等行業。　　型號說明：　　工作原理和結構特點：　　該設備機殼進出口采用圓形法蘭，可以方便與其它設備聯接。葉輪采用耐磨葉片，與殼體間隙可調整。給料能力可根據用戶要求選配不同額定輸出轉速的減速機。是連續均量輸送灰塵、煤粉及其它干燥物料的主要設備。　　規格型號及技術參數：　　外形尺寸：

　　用途：　　HSG系列振動給料機采用兩臺振動電機做為激振源，在過共振狀態下工作， 與電磁振動給料機和擺式給料機比較，具有結構簡單、重量輕、噪聲低、工作可靠、給料能力大、安裝維護方便等優點。適用于把塊狀、顆料狀或粉狀物料從貯料倉均勻送到受料裝置中，廣泛應用冶金、礦山、煤炭、建材、化工、輕工等行業。　　型號說明：　　工作原理與結構特點：　　HSY系列圓振篩是利用普通電機外聯接激振器，使篩體沿激振力方向作周期性往復振動，物料在篩面上連續 作圓運動，從而達到篩分目的。　　HSY系列圓振篩由激振器、篩體、篩網、減振裝置和底架組成，篩機側板采用**鋼板制造而成，側板與橫梁、激振器底座采用高強度螺栓或環槽鉚釘連接，結構合理，堅固耐用。　　安裝與調試：　　HSG系列給料機利用減振裝置為吊掛式安裝均。空運轉試車前，應檢查各部位螺栓，特別是振動電機的地腳 螺栓是否緊固，連續運轉4小時后各部位連接螺栓要重新緊固一次，一周內再反復緊固2-3次。　　試車時應檢查兩臺振動電機的轉向，應使其旋轉方向相反。　　空運轉試車時，檢查給料機運轉情況是否平穩，并注意振動電機軸承的溫升情況，連續運轉4小時后，軸承高溫度不得超過75℃。　　給料機在運輸。存放時，振動電機應遮蓋嚴實，防止雨雪浸蝕。　　規格型號及技術參數：　　外形尺寸：

　　用途：　　ZL系列斗式提升機是一種鉸鏈、慢速重力卸料的連續斗式提升機，適用于輸送溫度250℃以下、水分10%以下、粒度100毫米以下，比重較大的、磨琢性塊狀物料如煤、石灰石、熟料等。ZL25、ZL35提升機采用單鏈式，鏈條固定于料斗背面；ZL45、ZL60提升機采用雙鏈式，鏈條固定于兩側。　　型號說明：　　規格型號及產品參數：

　　用途：　　GX系列螺旋輸送機適用于各工業部門中輸送粉狀、粒狀和小塊狀物料如煤粉、水泥、砂、各類塊煤及石子等。其工作環境溫度在20℃～50℃范圍內輸送物料的溫度應低于200℃，輸送傾斜角小于20°。不適用于粘性過大和腐蝕性物料的輸送及某種特殊工藝操作的要求。（例如：混合攪拌等）　　型號說明：　　規格型號及產品參數：注：L=L1+XL2+L3（X為整數）　　型號分類：　　（1）S型-帶有實體螺旋面螺旋其螺距為螺旋直徑的0.8倍。　　（2）D型-帶有帶式螺旋面螺旋其螺距等于螺旋直徑。

大華耐磨振動 陶瓷系列

HFB系列倉壁振動器

　　用途：　　HDZ系列振動電機為各類機械通用激振源。如振動給料機、振動輸送機、振動放礦機、振動篩、料倉的倉壁振動器等。可廣泛應用于電力、建材、糧食、煤炭、礦山、冶金、化工、輕工、鑄造、鐵道、水泥、港口等行業，深受全國廣大用戶歡迎。　　型號說明：　　工作原理和結構特點：　　1、激振動力與功率配合得當，振動力大，機體重量輕，體積小，機械噪音低。　　2、因為振動電機是強阻型振動而不是共振，所以有穩定的振幅。　　3、振動頻率范圍大。電磁式激振器的振動頻率是固定的，一般等于電源頻率，而振動電機的振動頻率可通過調　　轉速的辦法進行大范圍的調整，并且能按照不同的用途任意選擇振動頻率和振幅。　　4、受電源波動的影響小。電磁式激振器會由于電壓變化而引起激振力發生大的變化，但在振動電機中，這種變　　化就非常小。　　5、多機組合，可實現自同步能完成不同工藝要求。　　6、可根據振動電機的安裝方式改變激振力的方向。　　7、只須調整偏心塊的夾角，就可無級調整激振力和振幅。　　8、維護保養簡單。由于不象電磁式那樣使用彈簧，因此類似間隙調整、重量調整等維修工作可以免除，需要　　定期維修軸承。　　9、規格齊全，能滿足各類振動機械的工作需要。　　使用條件　　環境溫度：不超過40℃ 海 拔：不超過1000米　　電源電壓：380伏 電源頻率：50赫茲　　防護等級：IP44 接 法：Y或△　　絕緣等級：B 工作方法：連續　　安裝與調試：　　1、振動電機安裝：請詳細核對銘牌上所列各項數據，如：額定電壓、功率、轉速是否與訂貨要求一致。　　2、將振動電機安裝在振動機械上時，電機的地腳螺栓必須緊固，裝電機時切記在每個螺母下加一彈簧墊圈，即　　使一個螺栓松動也會引起事故.需在螺栓與螺母之間再加粘接劑固接。（本廠振動機械出廠前已加粘接劑固接）。　　3、振動電機運轉初期，由于螺栓螺母與底平面的磨合會使緊固力減小， 出現小的松動故開始運轉后，需要將底　　座螺栓再次緊固，運轉初期至少每天緊固一次，兩周后每周檢查緊固一次。　　4、電機安裝方面，可水平安裝和傾斜安裝，但傾斜安裝時線盒應置于上方。　　5、電機拆下后再次安裝、須重復上述螺栓緊固操作。　　6、振動電機在運轉過程中或長期閑置不用時可能會受潮，使用前必須用500V搖表檢查繞組的絕緣電阻，在接近工作溫度（70℃）時，應不低于0.38兆歐。如發現電機已經受潮，應進行干燥處理。　　常見故障的檢查和排除：　　振動電機因電機有強烈振動，底腳螺栓易松動，接線盒處的電纜接點和引出線易損壞，再因為軸承的徑向受力大， 軸承的壽命相對短一些，容易損壞，一般常見的故障易處理方法可參看下表。 　　常見故障和處理方法：故障現象造成故障的可能原因處理方法不能啟動接線錯誤三相電源中的一相或兩相斷路定子繞組有斷路短路接地等核對接線，加以改正找出斷路部位（一般引線接頭處斷）加以修復找出短路部位，如是接地現象，經檢查后改正電機有異常聲音底座螺栓松動機械磨擦（定子轉子掃膛）單相運行滾動軸承缺油或損壞經常檢查，進行再緊固檢查定轉子氣隙和機殼止口的同軸度，進行修正斷電再合閘，如不能啟動可能有一項斷電清洗軸承，加新油如軸承損壞，更換軸承軸承過熱軸承損壞軸承與軸或端蓋配合過緊潤滑油過多或過少油中混雜物更換軸承檢查修改調節給油量或更換新油電機溫升過高或冒煙電源電壓過低或電機接線錯誤定子繞組接地或匝間或相間短路轉子掃膛檢查電源電壓，檢查接線檢查短路和通地的部分進行修復檢查軸承有否松動間隙是否過大，定子和轉子的同軸度電機外殼帶電接地不良引出線絕緣磨破絕緣受潮，絕緣破壞找出原因采取相應措施進行修復繞組進行干燥處理，損壞予以修復　　規格型號及技術參數：

大華耐磨振動 復合彈簧
